L'énergie Hydroélectrique

Mesurer le débit d'eau de votre chute:

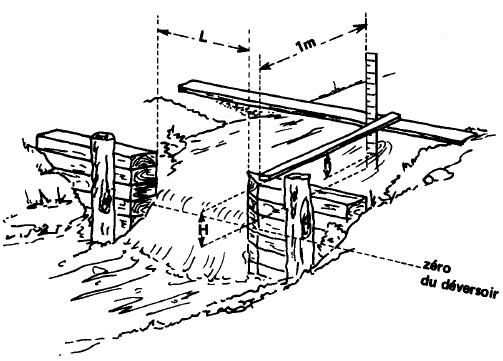

Le moyen le plus sûr de jauger le débit est le déversoir en paroi mince : on établit un déversoir de la forme ci dessous ; on mesure à 1 m environ du déversoir la hauteur h d'eau au- dessus du zéro du déversoir sur un piquet préalablement nivelé.

H = distance de la règle au niveau du rebord du déversoir

h = distance de la règle à la surface de l'eau mesurée 1 m en amont du déversoir



Le tableau suivant donne les débits correspondants aux différentes épaisseurs de lame d'eau pour un déversoir de 1 m de largeur. Le débit de votre chute sera donc obtenu en multipliant les chiffres du tableau par la longueur en mètres de votre déversoir.

Exemple :Longueur du déversoir = 10 mètres

H - h = 0,14 mètres
Débit : 93 x 10 = 930 litres/seconde

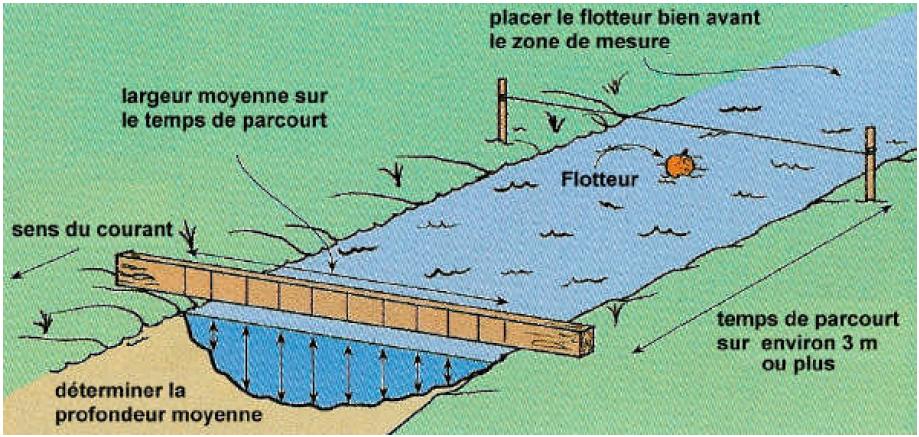

Mesure par la méthode du flotteur

Méthode utilisée pour des rivière larges si vous pouvez localiser un endroit à largeur et profondeur constantes. Mesurer le temps moyen mis par le flotteur pour parcourir la distance L entre les 2 repères. Faire plusieurs mesures et faire la moyenne. T sera converti en secondes.



Mesurer la largeur l
Mesurer la profondeur tous les 30 centimètres et faire la moyenne P
Mesurer la section : S
Section (m²) = P(m) x l (m)
Débit (m3/s) = S (m2) x L (m) / T (s)
